GRADO DÉCIMO
MANTENIMIENTO DE COMPUTADORES
CIRCUITOS APLICACIONES DOMÓTICA
MODELOS DE CASA AUTOMATIZADA (DOMÓTICA)
LECTURA EL MICROCHIP
PRÁCTICAS DE ELECTRÓNICA BÁSICA
CIRCUITO EN SERIE CON LEDS EN PROTOBOARD
CIRCUITO EN PARALELO CON LEDS EN PROTOBOARD
CIRCUITO MIXTO CON LEDS EN PROTOBOARD
ACTIVIDAD: Circuitos eléctricos con Leds
Materiales práctica 3:
FUNDAMENTOS DE ELÉCTRÓNICA BÁSICA
LED (Diodo Emisor de Luz)
Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. El led es un semiconductor unido a dos terminales cátodo y ánodo (negativo y positivo respectivamente) recubierto por una esina transparente. Cuando una corriente circula por el led se produce un efecto llamado electroluminiscencia o sea el led emite luz monocromática en frecuencias que van desde el infrarrojo pasando por todo el espectro de luz visible y llega hasta el ultravioleta.
DIAGRAMAS DE FLUJO
Se puede definir como una serie de rutinas periódicas que debemos realizar a la PC, necesarias para que la computadora ofrezca un rendimiento óptimo y eficaz a la hora de su funcionamiento. De esta forma podemos prevenir o detectar cualquier falla que pueda presentar el computador.
El mantenimiento del computador es aquel que debemos realizar al computador cada cierto tiempo, bien sea para corregir fallas existentes o para prevenirlas.
El periodo de mantenimiento depende de diversos factores: la cantidad de horas diarias de operación, el tipo de actividad (aplicaciones) que se ejecutan, el ambiente donde se encuentra instalada (si hay polvo, calor, etc.), el estado general (si es un equipo nuevo o muy usado), y el resultado obtenido en el último mantenimiento.
Una PC de uso personal, que funcione unas cuatro horas diarias, en un ambiente favorable y dos o menos años de operación sin fallas graves, puede resultar aconsejable realizar su mantenimiento cada dos o tres meses de operación, aunque algunas de las actividades de mantenimiento pudieran requerir una periodicidad menor.
En cambio si la PC se usa más de 4 horas diarias, tiene mucho tiempo de operación, se recomienda hacer un mantenimiento por lo menos una vez al mes.
No debe considerarse dentro de esta actividad la limpieza externa y el uso sistemático de cubiertas protectoras de polvo, insectos y suciedad ambiental, ni tampoco la realización de copias de seguridad (backup), o la aplicación de barreras anti-virus, proxies o cortafuegos (firewalls) que dependen de las condiciones específicas de operación y entorno ambiental.
RAZONES PARA HACER UN MANTENIMIENTO AL PC
ü Las computadoras están protegidas cuando reciben mantenimiento.
ü Funcionan adecuadamente.
ü Si no se limpian y se organizan con frecuencia, el disco duro se llena de información, el sistema de archivos se desordena y el rendimiento general disminuye.
ü Si no se realiza periódicamente un escaneo del disco duro para corregir posibles errores o fallas, una limpieza de archivos y la desfragmentación del disco duro, la información estará más desprotegida y será más difícil de recuperar.
El mantenimiento que se debe hacer, se puede resumir en tres aspectos básicos importantes, los cuales son:
1. Diagnóstico.
2. Limpieza.
3. Desfragmentación.
DIAGNOSTICO: La computadora trabaja más de lo que normalmente se cree. Está constantemente dando prioridad a las tareas, ejecutando órdenes y distribuyendo la memoria.
Sin embargo, con el tiempo ocurren errores en el disco duro, los datos se desorganizan y las referencias se vuelven obsoletas. Estos pequeños problemas se acumulan y ponen lento el sistema operativo, las fallas del sistema y software ocurren con más frecuencia y las operaciones de encendido y apagado se demoran más.
Para que el sistema funcione adecuadamente e incluso para que sobre todo no se ponga tan lento, se debe realizar un mantenimiento periódico.
Asegurándonos de incluir en la rutina del mantenimiento estas labores:
* Exploración del disco duro para saber si tiene errores y solucionar los sectores alterados.
* Limpieza de archivos.
* Desfragmentación el disco duro.
LIMPIEZA: Para garantizar un rendimiento optimo y eficaz de la computadora, debemos mantenerla limpia y bien organizada.
Debemos eliminar los programas antiguos, programas que no utilicemos y las unidades de disco para liberar la memoria y reducir la posibilidad de conflicto del sistema.
Un disco duro puede presentar diversas deficiencias, que casi siempre se pueden corregir estas son:
1. Poco espacio disponible.
2. Espacio ocupado por archivos innecesarios.
3. Alto porcentaje de fragmentación.
Se debe eliminar los archivos antiguos y temporales. Además, entre más pocos archivos innecesarios tenga la computadora, estará más protegida de amenazas como el hurto de la identidad en Internet.
Cuando el espacio libre de un disco se acerca peligrosamente a cero, la PC entra en una fase de funcionamiento errático: se torna excesivamente lenta, emite mensajes de error (que en ocasiones no especifican la causa), algunas aplicaciones no se inician, o se cierran después de abiertas, etc.
Como factor de seguridad aceptable, el espacio vacío de un disco duro no debe bajar del 10% de su capacidad total, y cuando se llega a este límite deben borrarse archivos innecesarios, o desinstalar aplicaciones que no se usen, o comprimir archivos.
Todas las aplicaciones de Windows generan archivos temporales.
Estos archivos se reconocen por la extensión .tmp y generalmente existe uno o varios directorios donde se alojan.
En condiciones normales, las aplicaciones que abren archivos temporales deben eliminarlos cuando la aplicación concluye, pero esto a veces no sucede cuando se concluye en condiciones anormales, o Windows "se cuelga" o por una deficiente programación de la aplicación.
Estos archivos temporales deben borrarse del disco duro.
Existen otro tipo de archivos que pueden borrarse, y no son temporales: la papelera de reciclaje, el caché de Internet (windows\temporary internet files) y algunas carpetas que permanecen el disco después que se baja o se instala un programa.
El caché de Internet debe borrarse si resulta estrictamente necesario, ya que después de borrado no podrán verse las páginas visitadas sin estar conectado.
Debe hacerse mediante la función explícita del navegador, y además ajustarse el tamaño del caché.
Un usuario experimentado puede intentar otras posibilidades, como por ejemplo eliminar DLL duplicadas, instaladores, datos de aplicaciones desinstaladas, etc.
Debe obrar con mucho cuidado cuando haga esta "limpieza profunda" y si no hay plena seguridad de que un archivo en cuestión puede ser borrado, no debe eliminarlo de la papelera de reciclaje hasta comprobarlo, pudiendo reponerse a su ubicación original si resultara necesario.
En general lo que se debe realizar son estas labores:
* Eliminar los programas antiguos y archivos temporales.
* Eliminar la información obsoleta
* Asegurarnos de guardar de manera segura la información.
* Eliminar las entradas de registro inválidas y los accesos directos dañados.
DESFRAGMENTACIÓN: De todos los componentes de una PC, el disco duro es el más sensible y el que más requiere un cuidadoso mantenimiento.
La detección precoz de fallas puede evitar a tiempo un desastre con pérdida parcial o total de información (aunque este evento no siempre puede detectarse con anticipación).
* Alto porcentaje de fragmentación: Durante el uso de una PC existe un ininterrumpido proceso de borrado de archivos e instalación de otros nuevos.
Estos se instalan a partir del primer espacio disponible en el disco y si no cabe se fracciona, continuando en el próximo espacio vacío.
Un índice bajo de fragmentación es tolerable e imperceptible, pero en la medida que aumenta, la velocidad disminuye en razón del incremento de los tiempos de acceso al disco ocasionado por la fragmentación, pudiendo hacerse notable.
Todas las versiones de Windows incluyen el desfragmentador de disco.
El proceso de desfragmentación total consume bastante tiempo (en ocasiones hasta horas), y aunque puede realizarse como tarea de fondo no resulta conveniente la ejecución simultanea de otro programa mientras se desfragmenta el disco, debiendo desactivarse también el protector de pantalla.
:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
TALLER DE CONSULTA
Mantenimiento de Computadores
1) Que es mantenimiento de computadores?
2) Qué tipos de mantenimiento hay?
3) En qué consiste el mantenimiento preventivo?
4) En qué consiste el mantenimiento correctivo?
5) Qué cuidados se debe tener con el computador?
6) Cuáles son los dispositivos de entrada y salida de una PC.
7) Investiga y dibuja los componentes internos de un PC. Define cada uno de ellos.
8) Consultar herramientas de trabajo necesarias para realizar mantenimiento a los computadores.
9) Qué precauciones debemos tener con la corriente eléctrica a la hora de hacer un mantenimiento al PC.
10) Elabora creativamente un mapa mental sobre el mantenimiento de computadores.
En parejas deben escoger uno de los circuitos que aparecen a continución y enviar un correo a más tardar el día miércoles a la dirección carolina.galeanop@gmail.com escribiendo sus nombres y el circuito que eligieron elaborar. No olvidar llevar a clase pilas de 9V y cable.
MODELOS DE CASA AUTOMATIZADA (DOMÓTICA)
PUERTA ENROLLABLE
CORTINAS ELÉCTRICAS
1. DETECTOR DE FUEGO
2. SENSOR PRESENCIA INFRARROJO
3. Sensor de Sonido (Encender un Led con un Aplauso)
4. Sensor de Luz (Luz Automática)
5. ALARMA LÁSER
Adicionalmente, cada proyecto de debe llevar su nombre hecho en tiras de led, de la siguiente manera:
LECTURA EL MICROCHIP
PRÁCTICAS DE ELECTRÓNICA BÁSICA
CIRCUITO EN SERIE CON LEDS EN PROTOBOARD
CIRCUITO EN PARALELO CON LEDS EN PROTOBOARD
CIRCUITO MIXTO CON LEDS EN PROTOBOARD
ACTIVIDAD: Circuitos eléctricos con Leds
Clic en el enlace para acceder a la actividad
Materiales práctica 3:
FUNDAMENTOS DE ELÉCTRÓNICA BÁSICA

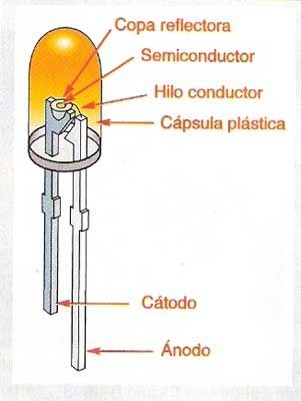

LED (Diodo Emisor de Luz)
Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. El led es un semiconductor unido a dos terminales cátodo y ánodo (negativo y positivo respectivamente) recubierto por una esina transparente. Cuando una corriente circula por el led se produce un efecto llamado electroluminiscencia o sea el led emite luz monocromática en frecuencias que van desde el infrarrojo pasando por todo el espectro de luz visible y llega hasta el ultravioleta.
Para identificar el polo positivo de un led, se debe tener en cuenta el tamaño de las terminales. La más larga es positiva.
CONEXIÓN
Para conectar leds de modo que iluminen de forma continua, deben estar polarizados directamente, es decir, con el polo positivo de la fuente de alimentación conectado al ánodo y el polo negativo conectado al cátodo.
El protoboard es un tablero con orificios conectados eléctricamente entre sí, habitualmente siguiendo patrones de líneas, en el cual se pueden insertar componentes electrónicos y cables para el armado y prototipado de circuitos electrónicos y sistemas similares. Está hecho de dos materiales, un aislante, generalmente un plástico, y un conductor que conecta los diversos orificios entre sí. Uno de sus usos principales es la creación y comprobación de prototipos de circuitos electrónicos antes de llegar a la impresión mecánica del circuito en sistemas de producción comercial.
Estructura del protoboard: Básicamente un protoboard se divide en tres regiones:
A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar
los circuitos integrados.
B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las
líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen
de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder generalmente se conecta aquí.
C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas rosas.
DIAGRAMAS DE FLUJO
TALLER MONTAJES EN CROCCLIP Y APLICACIÓN DE LA LEY DE OHM
- En el programa CROCCLICP (Crocodile Clips) realiza los montajes realistas comprobando su funcionamiento
- Luego realiza una tabla en excel como la del modelo en la cual deberás calcular el valor de la magnitud eléctrica que se solicita usando la Ley de Ohm
- Comprueba que los valores de las magnitudes que clculaste correspondan a las que se visualizan el en CROCCLICP
| MONTAJE | I | R (Ω) | V(V) |
| 1 | 3,00 | 10 | 30 |
| 2 | |||
| 3 |
